耐磨陶瓷偏心半球閥
PQ340TC-10/16C 耐磨陶瓷偏心半球閥密封付均采用高品質陶瓷材料制造，閥門密封球面采用先今最前沿的真空成圓及電腦測控技術，保證了密封付完全吻合，真正實現了硬密封。零泄漏。閥門整體設計吸收了球閥、圓頂閥、蝶閥的優點，在結合陶瓷材料的特性上是該閥門真正具有耐磨損、耐腐蝕、耐高溫、壽命長的優點，在排渣放料系統上是普通閥門壽命的4至6倍。
PQ340TC 耐磨陶瓷偏心半球閥產品概述：
PQ340TC-10/16C 耐磨陶瓷偏心半球閥采用半球式設計，閥門打開時半球體藏在閥體一側，使整個閥門的腔體通道暢通無死角，不藏料，無卡死點，開關靈活。產品采用彈簧預緊設計，切設有補償結構使用壽命長。陶瓷硬度特高及具有自潔和自潤滑的特性，能在密封付間開關之時相互清楚污垢及粘著物、也可以相互間在開關時修復密封面的精度，從而保持了閥門密封的可靠性。
PQ340TC 耐磨陶瓷偏心半球閥產品特點：
PQ340TC-10/16C 耐磨陶瓷偏心半球閥密封付均采用高品質陶瓷材料制造，閥門密封球面采用先今最前沿的真空成圓及電腦測控技術，保證了密封付完全吻合，真正實現了硬密封。零泄漏。閥門整體設計吸收了球閥、圓頂閥、蝶閥的優點，在結合陶瓷材料的特性上是該閥門真正具有耐磨損、耐腐蝕、耐高溫、壽命長的優點，在排渣放料系統上是普通閥門壽命的4至6倍。

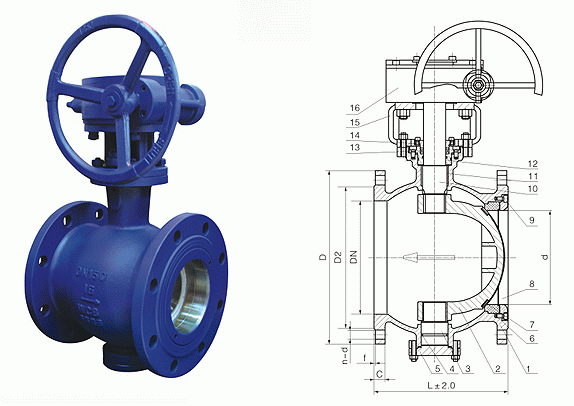

PQ340TC 耐磨陶瓷偏心半球閥零部件材料：
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 閥蓋 | WCB | 7 | 壓圈 | WCB |
2 | 墊片 | 氟橡膠 | 8 | 螺栓 | 20# |
3 | 閥體 | WCB | 9 | 密封墊片 | 氟橡膠 |
4 | 半球體 | WCB | 10 | 支架 | WCB |
5 | 閥座 | 結構陶瓷 | 11 | 驅動裝置 | 成品件 |
6 | 密封圈 | 結構陶瓷 | 12 |
PQ340TC 耐磨陶瓷偏心半球閥連接尺寸：
型號 | PN(Mpa) | DN (mm) | H | L | D | D1 | D2 | n-d | C | F |
PQ340TC | 1.6 | 50 | 230 | 124 | 165 | 125 | 100 | 4-Φ18 | 16 | 3 |
PQ340TC | 65 | 237 | 145 | 185 | 145 | 120 | 4-Φ18 | 18 | 3 | |
PQ340TC | 80 | 260 | 165 | 200 | 160 | 135 | 8-Φ18 | 20 | 3 | |
PQ340TC | 100 | 270 | 194 | 220 | 180 | 156 | 8-Φ18 | 20 | 3 | |
PQ340TC | 125 | 320 | 210 | 250 | 210 | 185 | 8-Φ22 | 22 | 3 | |
PQ340TC | 150 | 340 | 229 | 285 | 240 | 211 | 8-Φ22 | 26 | 3 | |
PQ340TC | 200 | 390 | 243 | 340 | 295 | 265 | 8-Φ23 | 26 | 3 | |
PQ340TC | 250 | 420 | 297 | 405 | 355 | 319 | 8-Φ26 | 30 | 3 | |
PQ340TC | 300 | 510 | 338 | 460 | 410 | 375 | 8-Φ26 | 30 | 4 |
