電動三通調節閥

ZAZQ、ZAZX 電動三通調節閥（ZAZQ電動三通合流調節閥、ZAZX電動三通分流調節閥）由3810L型或PSL系列直行程電子式電動執行機構和直通雙座閥組成。內含飼服功能，接受統一的 4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

三通調節閥防爆電動調節閥電動流量控制閥

產品介紹

電動三通調節閥產品概述：

ZAZQ、ZAZX 電動三通調節閥（ZAZQ電動三通合流調節閥、ZAZX電動三通分流調節閥）由3810L型或PSL系列直行程電子式電動執行機構和直通雙座閥組成。內含飼服功能，接受統一的 4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。座閥有上、下兩個閥芯球，流體作用在上、下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的單座閥大，但該閥的泄漏較單座閥大。適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。

電動三通調節閥閥體參數：

型式：直通雙座鑄造球型閥

公稱通徑： 25、32、40、50、65、80、100、125、150、200、250、300mm

公稱壓力：PN1.6、4.0、6.4MPa

法蘭連接： JB/T79.1-94、79.2-94等

材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上閥蓋：標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃

壓蓋型式：螺栓壓緊式

填料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件：

閥芯型式：雙座柱塞型閥芯

流量特性：等百分比特和和線性特性

材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等。

ZAZQ、ZAZX電動三通調節閥執行機構：

型號	381LSA-08	381LSA-20	381LSB-30	381LSB-50	381LSC-65	381LSC-99	381LSC-160
隔爆型號	381LXA-08	381LXA-20	381LXB-30	381LXB-50	381LXC-65	381LXC-99	381LXC-160
輸出力推(N)	800	2000	3000	5000	6500	10000	16000
最大行程L(mm)	30		60		100
工作速度(mm /s)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技術參數	電源電壓：220V/50Hz輸入信號：4-20mA或1-5V·DC輸出信號：4-20mA·DC
	防護等級：相當IP55隔爆標志：ExdⅡBT4手操功能：手柄
	環境溫度：-25～+70℃環境濕度：≤95%

額定流量系數Kv、額定行程、配用執行機構型號、允許壓差：

公稱通徑DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑dN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	10	16	25	40	63	100	160	250	360	570	900	1440
額定行程L(mm)	16	25			40			60			100
配用執行機構型號	381LS/XA-20	381LS/XA-30			381LS/XA-50			381LS/XA-65			381LS/XA-99
允許壓差（MPa）	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4

注：對于波紋管密封調節閥，最大允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa。

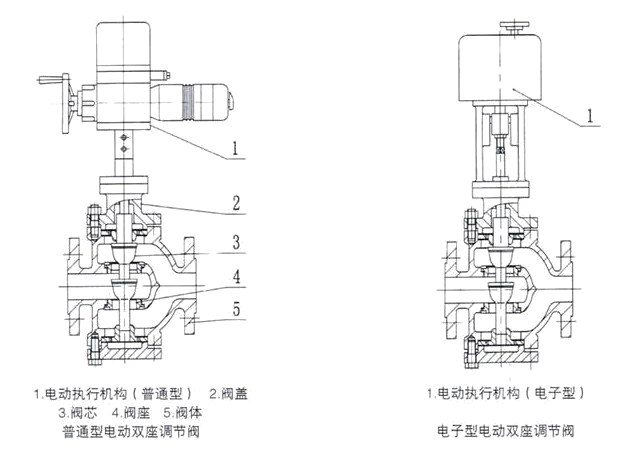

結構圖及外形尺寸：

公稱通徑DN		25	32	40	50	65	80	100	125	150	200
L	PN16/40	185	200	220	250	275	300	350	410	450	550
L	PN64	200	210	235	265	295	320	370	440	475	570
D		225	225	225	225	225	225	225	310	310	310
R		177	177	177	177	177	177	177	226	226	226
H1	PN16/40	155	175	180	200	235	250	260	330	350	420
H1	PN64	165	185	185	205	245	255	270	335	365	430
H3	PN16/40	171	195	200	220	262	277	287	357	377	447
H3	PN64	181	205	205	225	272	282	297	362	392	457
H2		373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	520	520	520	570	570	570
H5		120	120	140	145	190	210	220	270	280	320
重量(kg)	PN16/40	16	19	22	23	39	50	59	80	87	115
重量(kg)	PN64	21	24	31	33	49	75	92	129	137	170

注：1、其余結構外形尺寸參照ZAZQ電動三通調節閥。

2、表中重量為配用PSL型執行機構數據。

3、閥體法蘭及法蘭端面距可按用戶標準，如：ANSI，JIS，DIN等標準。
