不銹鋼閘閥

不銹鋼刀型閘閥

刀形法蘭閘閥粉體閘閥手動薄型閘閥

不銹鋼刀型閘閥產品概述：

上兆閥門研發生產的PZ73W/F 不銹鋼刀型閘閥是一種直行程的開關切斷閥，其外觀美觀、輕巧、結構緊湊，可以采用手動控制、或者氣動控制。手動刀閘閥的刀型閘板具有很強的剪切力，因此非常適用于造紙、污水處理、采礦、制糖、化纖等含顆粒物或纖維的工況。

不銹鋼刀型閘閥產品特點：

1.閥體：

a) PZ73W/F 不銹鋼刀型閘閥采用整體式結構，超薄閥體，全通徑流量，最大程度避免了介質外漏，流量損失，并且便于安裝使用。

b)閥體流道底部采用固定導向爪來固定閘板，取代了溝槽設計，從而避免了介質積存導致閥門關閉時產生卡渣現象。

2. 閥芯：

a)閘板底部采用刀型圓弧設計，因此閘板活動時對介質具有很強的剪切作用和優異的密封效果。

b)閘板采用PTFE點式導向，摩擦力小，避免了對閘板造成損傷。

c)閘板厚度可以根據實際管道壓力進一步加厚。

3.閥座：

a)閥門采用了可更換式閥座設計（非本體式密封），密封面磨損后只需更換閥座，大大方便了閥門后期的維護，延長了閥門的使用壽命，從而降低了設備成本。

b)可更換式閥座設計采用閥座蓋對閥座進行固定預緊，當閥座密封面密封不嚴，通過對閥座壓蓋固定螺絲進行調整可以改善密封效果。

4.其他：

a)雙軸承設計大大減小了閥門的扭矩，便于閥門的啟閉。

PZ73W/F 不銹鋼刀型閘閥主要性能規范：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤425℃	紙漿、污水、煤漿、灰、渣水混和物

PZ73W/F 不銹鋼刀型閘閥主要零部件材質：

體、蓋	閘板	閥桿	密封面
不銹鋼	不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

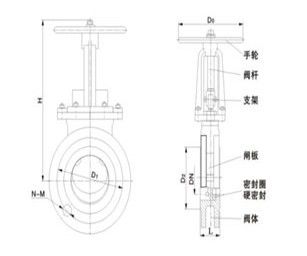

PZ73W/F 不銹鋼刀型閘閥連接尺寸：
